固体火箭发动机的内弹道模拟已经使用推进剂装药的三维燃烧表面几何形状进行了描述，该几何形状由新的最小距离场方法描述，内流场由一维瞬态单相可压缩流动方程表示。燃烧模型包括侵蚀燃烧和推进剂受热表面层中的瞬态能量存储所引发的动态燃烧。集成内弹道程序 (Rocballist) 用于研究这两种燃速增强机制在固体火箭发动机性能中的作用。两个战术发动机用作测试用例。结果表明，动态燃烧可能是在低 L* 发动机中产生短时点火压力峰值的主要因素，特别是如果 L/D 比值不太大且通气横截面不受限制（例如，中心通道装药）。然而，当 L/D 较大且后部（后翼/开槽）的通气横截面为非圆形时，侵蚀燃烧可以在一定程度上主导燃速，使得本应逐步上升的内弹道曲线变成下降或变平 。也就是说，侵蚀燃烧可以有效地延长一些后星形发动机的初始压力峰值。结果还表明，使用足够准确的动态燃烧和侵蚀燃烧模型，可以合理地预期使用合适的简化流场模型进行可靠的内弹道预测，从而与三维多相反应流模拟相比，显着减少计算时间。

1.引言

降低开发成本和提高可靠性是固体火箭发动机 (SRM) 领域的两个重要研究课题。两者都需要对 SRM 的工作过程进行更好地模拟（例如，推力或压力与时间的关系）。准确的性能预测将减少对昂贵测试的需求，从而降低每个 SRM 的开发成本。即使是标称性能，在许多情况下就算是使用当前最先进的软件仍然无法准确模拟（预测）。几个关键的物理现象仍然没有得到很好的理解，其中最重要的就是临界固体推进剂的燃速。除了标称性能之外，还有非设计性能，特别是由于内部声学和压力相关燃速之间的耦合而导致发动机的不稳定性。相比于正常、稳定的行为，不稳定的行为更加难以预测。在这两个领域中，发动机性能的关键未知因素是推进剂燃速，这可能是影响发动机性能的唯一最重要的因素，但人们对此还认识不足。已知影响燃速但仍知之甚少的因素包括内部发动机横流（侵蚀燃烧）、与加压速率相关的非稳态燃烧（动态燃烧）和辐射传热。

目前的研究表明，随着 L* 值的降低，燃烧的动态过程和侵蚀燃烧变得越来越重要。一个简单的零维发动机质量平衡的例子表明，L* 是表明动态燃烧重要性的主要参数。侵蚀燃烧对横流质量通量敏感，它受两个与 L* 相关但不完全由 L* 决定的装药几何特征的影响。第一个特征是通气区域；靠近后端的限制性通气区域（即小水力直径）会增加侵蚀燃烧。第二个特征是 L/D 比值，该值越大，则流经给定通气面积的质量越大，从而增强侵蚀燃烧。轴向压力分布也与内部流动条件有关。对于小到中等 L/D 比值，燃烧表面上的压力相当均匀，用零维模型来描述其内部的流动（控制体积质量平衡）就足够了（侵蚀燃烧可以忽略不计）。然而，随着 L* 的减小和 L/D 的增加，轴向压降、轴向加速流动和侵蚀燃烧效应变得更加重要；对于侵蚀燃烧预测，内流模型必须至少为一维（轴向解析）。对于潜入喷管和通气面积和/或轴向燃烧表面积的突然变化，一维流动模拟可能不够，必须实施 二维或三维流动模型。

这项工作的目标是发展一种分析/模拟能力，可用于1) 进一步研究侵蚀燃烧和动态燃烧的影响，2)使用简化的物理模型在较长的时间尺度上进行仿真，以减少计算需求。这篇文章描述了基本的模拟工具本身（称为Rocballist）以及它在一系列发动机上的应用，这些发动机特别适合于分离和理解侵蚀燃烧、增压速率依赖的动态燃烧效应及其耦合效应。推进剂的燃烧表面积是决定进入内通道的质量流量的关键。一般来说， 零维、一维和二维的燃面退移模型在用作内弹道仿真时误差过大，不能接受。为了准确地模拟SRM的性能，需要在整个燃烧期间对固体推进剂装药的瞬时几何形状进行建模[1,2]。本文使用计算工具Rocgrain来对固体推进剂装药几何形状在燃烧过程的演变进行建模。Rocgrain [3]允许商用CAD程序的初始装药设计和整个火箭燃烧的持续时间内的三维燃面退移计算。本文将装药几何模型与流场求解器相结合，模拟了全燃烧过程，并研究了动态燃烧和侵蚀燃烧对SRM内弹道的影响。

2. 内弹道仿真 (Rocballist)

2.1 介绍

本节描述了一种内弹道模拟性能 (Rocballist)，它将几何初始化和燃面退移模拟性能 (Rocgrain [3]) 与零维或一维的SRM 内弹道模拟燃速和内流场模型相结合。由于各种物理现象（例如冲击波、传热等）具有固有的传播速度，流体动力学和固体推进剂燃烧对数值格式的稳定性有不同的时间步长要求 [4]。为了减少计算时间，当这些现象结束或收敛到准稳态时，便应用替代模型进行计算。此外，由于显著的装药几何演化（即发动机燃尽）的时间尺度远大于流体动力学和固体推进剂燃烧的时间尺度，在整个发动机完全燃烧过程的模拟中，有必要将装药几何结构与流场和燃速模型耦合。使用计算机辅助设计 (CAD) 工具进行复杂的装药设计、用户友好的界面、快速的表面演化和可变的时间步长，已经在相对较短的时间内为复杂的发动机获得了合理的固体推进剂装药几何演化结果，可用的 PC 处理速度 [3]。通过将 Rocgrain 描述的推进剂表面演化与流场求解器和燃烧模型相结合，可以模拟 SRM 的全燃烧内弹道，并且可以研究动态和侵蚀燃烧对发动机性能的影响。

2.2 药柱几何和燃面退移 (Rocgrain)

2.2.1 介绍

复杂的三维固体火箭推进剂装药的初始装药设计和燃烧表面演化，通过称为 Rocgrain 的快速计算方法，使用带符号的最小距离函数 (MDF) 进行建模，如相关论文 [3] 中所述。 初始推进剂装药几何形状由商业 CAD 软件建模，推进剂段的 MDF 由 Rocgrain 生成。 在建立推进剂几何形状的初始 MDF 后，通过操纵初始 MDF 模拟后续的推进剂表面回归和燃尽。 计算沿轴线方向的燃烧周长、湿周长和通气面积，用于一维流场模拟，并且可以在数值上集成用于零维模拟。必要时还会计算端部燃烧表面积、燃烧室和喷管体积。

2.2.2 燃面退移和流场的耦合

由于燃烧表面演化发生的速度明显慢于流场发展，因此使用了一种准稳态方法来计算装药特性。在短时间内（几毫秒），执行多个流场迭代时冻结装药几何形状（即保持燃烧表面恒定）是合理的。这显著减少了计算时间，而对精度几乎没有影响。

2.2.3 端燃面积的处理

每个推进剂段允许有两个端部燃烧表面，两端各一个(前部和后部)。对于一维模拟，端燃部分对燃气生成率的贡献通过增加“有效燃烧周长”的办法予以考虑，见 方程. (1)，                                          (1)

有效燃烧周长的使用是必要的，因为质量流入率依赖于燃烧周长和空间离散度，如方程Eq. (2) 所示：

     (2)

评估定位或分配末端燃烧表面区域对燃烧周长阵列的方法包括：1）假设所有末端燃烧的质量注入都分配给最近的网格点，2）在表面两侧的两个网格点之间分配，3）在几个相邻的点上分配。这三种方法都很容易实现，但目前是按比例分配给两个最近的网格点（方法2），这样就会出现从一个网格点到下一个网格点的平滑过渡。这个比例是由末端燃烧部分相对于最近的两个网格点的z的坐标来计算的。

燃烧周长也需要被修改，以利用末端燃烧面的空间位置的信息来计算非末端燃烧面的面积。由于内弹道模型通过公式（2）计算质量注入率，必须考虑到网格点之间的燃烧表面面积。每个网格点之间的中间点被用来将额外的燃烧周长按比例添加到k+1点上，或从k点上减去，这取决于它在网格点之间的中间点的右边或左边的位置（见图1）。

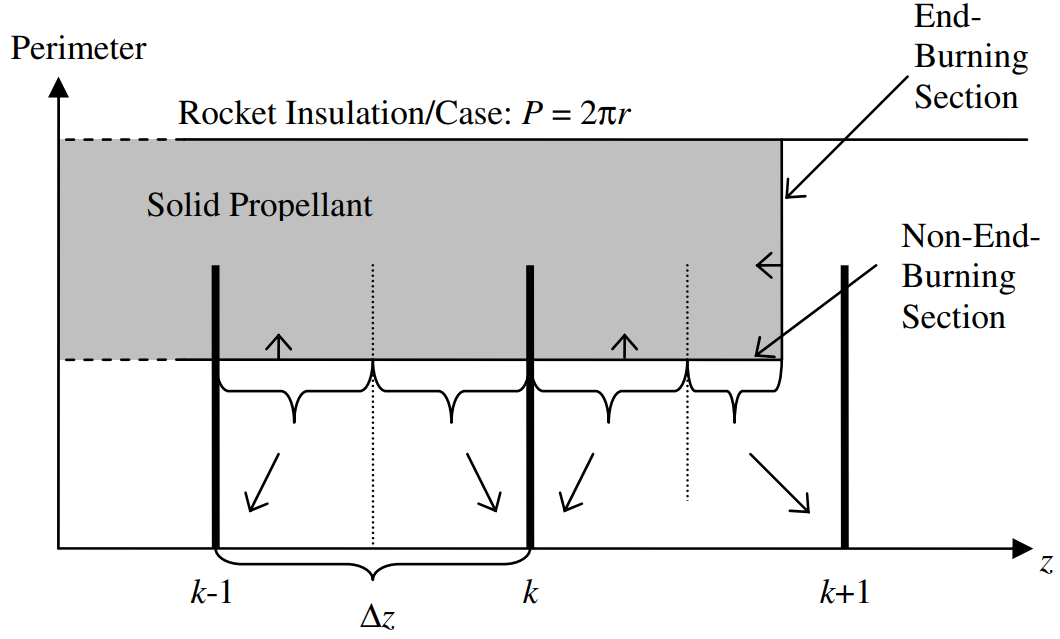

图1 非端燃燃烧周长修正

3.流场

3.1 介绍

流场模型通过假设燃烧推进剂的质量加入和通过喷管的质量排出相等，来求解零维或一维内部流动（如压力、速度等）。在零维模型中，诸如压力、温度、质量流率、燃速、总表面积和燃烧室容积等参数都是标量。零维流模型对发动机的性能给出了一个初步的近似值，但由于偶尔需要模拟一维非稳态事件，如侵蚀燃烧和声学不稳定性，也采用了一维流场求解器。流场参数的径向和方位角变化，包括燃速，被认为是可以忽略的。

3.2 0-D 理论

在零维模拟中，采用质量平衡方程计算燃烧室压力。假设整个火箭发动机燃烧室的压力是均匀的，因此燃速也是均匀的。在绝热火焰温度下，假设燃烧室容积的时间导数可以忽略，燃气温度保持不变，采用方程（3）的四阶 runge-kutta 时间格式求解燃烧室压力:                  (3)

在方程（3）中，Cd 是用等熵壅塞喷管条件的方程（4）计算出来的:

                                                         (4)

在达到壅塞状态之前，用与方程（4）对应的非等熵模型进行替代计算。

3.3 1-D Theory

本文采用 Aslam–Xu–Stewart (AXS)[5]模型求解固体火箭发动机的一维流场。AXS 是一个不稳定的反应流偏微分方程解算器。由于对不含铝推进剂进行仿真是这项工作的主要目的，推进剂燃烧假定在进入燃烧室之前完成，并假定燃烧产物处于化学平衡。因此，禁用了AXS模型的轴向反应功能。原来的AXS模型已经修改，以体现推进剂燃烧所塞来的质量流入，如图方程(5).采用三阶 Runge-Kutta 时间和三阶通量分裂空间方法求解此控制方程,

   (5)

其中

       (6)

并且

      (7)

关于 AXS 程序的推导和方法的进一步信息可以在 Xu 等人发表的论文[5]中找到。

3.4 迭代格式

零维内弹道模型在短时间内冻结燃烧室总体积和燃烧表面积，同时迭代时间并进行几次燃烧室压力迭代。通过在整个燃烧表面上施加均匀的燃速，表面周期性地演化(Rocgrain)。重复以上步骤，计算新的几何模型，直到燃尽。

对于一维模拟，使用AXS模型计算轴向压力、速度、温度和其他内部流动参数（方程5-7）。质量喷射率由燃速（燃速模型）、燃烧周长（推进剂几何演化模型）、网格间距和固体推进剂密度的乘积计算。（方程2）分别为前端和后端设置反射型壁面和出口边界条件。

出于数值稳定性的考虑，AXS 的时间步长是有规律的，依据CFL条件，限制时间步长为最大波速在火箭中传播一个网格的时间        (8)

为了确定耦合系统的时间步长，CFL数由用户控制，但必须小于1。如果一个不同的模块（例如，燃速）需要的时间步长小于气体动力学规定的 CFL 条件，系统时间步长将相应减少。

3.5 小结

零维内弹道模块提供了一阶近似的火箭性能的仿真能力。可以捕捉到某些空间一致的现象（例如，动态燃烧对L*不稳定的影响）。一维弹道模块具有捕捉轴向压力变化的能力，这对于研究侵蚀燃烧和模拟点火瞬态是有用的，在后续的工作中可以用于模拟轴向激波的传播和非线性声不稳定性 。由于采用了空间均匀网格，流场求解器计算时要特别注意端面燃烧部位的移动所带来的问题。在几何条件突然变化的位置，AXS 模型会有比较大的误差。.

4.燃速模型

4.1 介绍

固体推进剂的燃烧机理相当复杂，燃烧过程受局部的流动、化学和热现象的影响。由于计算能力的限制以及对燃烧过程的理解有限，许多固体推进剂燃速模型都经过了一系列的简化。由于其更复杂的理论公式，非准稳态（即动态）燃烧模型比准稳态燃烧模型需要更多的计算时间。本文使用的燃速模型，考虑了如下的发动机工况，包括准稳态、非线性非稳态（取决于增压率）和侵蚀性（取决于横流速度）燃烧。随着初始瞬态的减小，非准稳态（动态）燃烧收敛到准稳态燃烧。在点火和初始增压后的适当点，将模型切换到准稳态燃烧模型，可以消除了时间步长限制稳定性要求，并减少了计算需求。因此，动态燃烧模型仅适用于非稳态事件非常重要的持续时间（例如，点火后不久），一旦这些瞬态事件消失，则可以使用准稳态燃速模型。当动态燃速与准稳态燃速之差小于准稳态燃速的1% 时，采用准稳态燃速模型。

在一维内弹道模拟中，根据局部压力和燃速变化率，使用非准静态（即Zeldovich–Novozhilov（ZN））模型和/或准静态APN（即rb = apn）模型，将燃速视为轴向位置的函数。零维弹道学模型捕获了非定常压力相关燃速的影响，而一维弹道学模型可以解释侵蚀燃烧贡献的额外影响。本文对Lenoir–Robilard（LR）模型进行了几次修订，用于侵蚀燃速计算。

4.2 与压强相关的燃速公式

有几种准稳态公式可用于预测含能固体材料的燃速。其中之一是APN模型，这是一个经验模型，适用于复合推进剂，但没有更合适的基本燃烧模型（例如，Ward–Son–Brewster（WSB）[6]适用于均质推进剂）。APN模型使用式（9）中所示的Vieille定律或Saint Robert定律，将燃速近似为仅取决于平均局部压力的燃速，

r b = aPn                               (9)

其中 a 和 n 是与推进剂相关的经验测量常数。这些常数通常在指定的压力范围内测量，因此仅适用于该范围。用于燃速计算的压力由上述流场模型之一确定。

内弹道模拟中可用的第二个燃速模型使用了Zel’dovich和Novozhilov[7,8]开发的准稳态、均匀、一维推进剂（QSHOD）理论，并结合WSBflame建模方法[6]。ZN唯象模型用于捕捉复合推进剂对压力振荡的动态（即非准稳态）燃速响应，

    (10)

与求解复合推进剂燃烧的准稳态气相方程相反，方程（10）为表示准稳态气相的传导热反馈提供了一种方便的替代方法。ZN方法包括使用稳态燃烧定律和积分能量方程将稳态燃烧定律转换为适用于非稳态燃烧的形式。非线性非稳态燃速可用稳态燃烧规律来模拟

  (11)

其中，引入并定义了n“视在”初始温度 Toa以包括凝聚相区域中的非稳态能量积累，如下所示：

    (12)

由于ZN模型中使用的凝聚相不稳定热传导方程中的时间导数项，允许的时间步长通常被限制为小于AXSflow解算器施加的气体动力学规定的CFL时间步长。因此，当动态模型收敛到准稳态（即APN）时，傅里叶极限可以被消除，并且内弹道模拟的系统时间步长可以增加到气体动力学规定的CFL时间步长。推进剂燃烧模型中使用的一个关键假设是，垂直于推进剂表面方向上的温度变化远大于平行于推进剂表面方向上的温度变化；也就是说，固体推进剂中的热传导是一维的。重要的结果是，ZN模型预测了压力瞬变期间的非准稳态燃速，直到固体推进剂的温度分布达到准稳态，包括初始增压过程、尾部关闭、冷却过程、冷却过程和冷却过程，或在发动机脉冲期间，如用于非线性声学不稳定性测试。ZN模型的进一步推导可在[7-10]中找到。

4.3 侵蚀燃烧的贡献

侵蚀燃烧在具有高气体横流速度的固体火箭发动机中变得非常重要，因为增加了固体推进剂的传热，从而提高了局部燃速。这通常发生在具有大纵横比（L/D）或收缩流设计（如星形尾部装药）的发动机中。这项工作采用了LR模型的几种变体，该模型将火焰区向固体推进剂的传热分为两种独立的机制[11]。第一，主要燃烧区的传热仅取决于压力（如本文前面讨论的）。第二，由于燃烧气体流过表面，取决于横流速度。该模型假设，在一些批评[12–15]和一些支持[16]的情况下，两种传热机制可以独立处理，因此燃速是相加的[11,17]：

    (13)

由于这两个燃速是相加的，因此该模型通过上述模型中的一个分别确定压力相关燃速，然后将腐蚀贡献添加到其中。应注意的是，对于ZN模型，与压力相关的燃速不仅仅取决于瞬时压力，而是通过表面温度的加热历史的函数。LR模型将侵蚀燃烧贡献定义为[11]

(14)

  (15)

其中 G是生成燃气的质量流量 (gug)。使用方程（14） 和（15），仅使用一个经验值（β）即可计算侵蚀燃烧贡献，该经验值基本上与推进剂成分无关，约为53[11]。α的值在式（15）中，也可以根据经验数据而不是根据输运特性计算得出。由于通气面积突变附近出现的数值波动，需要进行修正。如果质量流中的这些波动导致负速度，则可消除侵蚀燃烧贡献。

众所周知，对于大型固体火箭发动机，LR模型高估了侵蚀燃烧贡献[15,18,19]。过度预测归因于在计算公式（14）中雷诺数特征长度时使用了距封头的距离。该值已在几个修改的LR模型中进行了调整，如下文所述，以说明这种效应，这种效应已出现在全尺寸SRM中。

1968年，劳伦斯提出了一种改进的LR腐蚀燃烧模型，该模型对大型发动机更为精确[20]。在该文中，他用局部横截面的水力直径Dh代替了侵蚀模型的轴向相关性（公式（14）中的L），

 (16)

使用湿润周长（非燃烧周长）和通气面积计算水力直径为大型发动机提供了更好的结果[20]。

固体推进剂火箭发动机性能计算机程序（SPP）[19]的作者利用R.A.Beddini[18]的工作对LR模型进行了进一步改进。将公式（14）替换为以下形式的经验公式：

因此，侵蚀燃烧方程变为

这些改进保留了原始LR模型的传热理论，但也提高了模型预测大型发动机侵蚀燃烧贡献的能力。方程式（18）是SPP作者推荐的侵蚀燃烧模型，因为它提供了最多的通用性[19]。

4.4 小结

当前模型以一维半经验近似计算燃速，包括动态燃烧和侵蚀燃烧贡献。当流场轴向分解（即Z方向）时，包括侵蚀燃烧。这在许多SRM中非常重要，因为在这些SRM中，轴向压降和侵蚀燃烧效应非常显著。在零维流场模型中，未考虑侵蚀燃烧的影响，但保留了动态燃烧的影响。

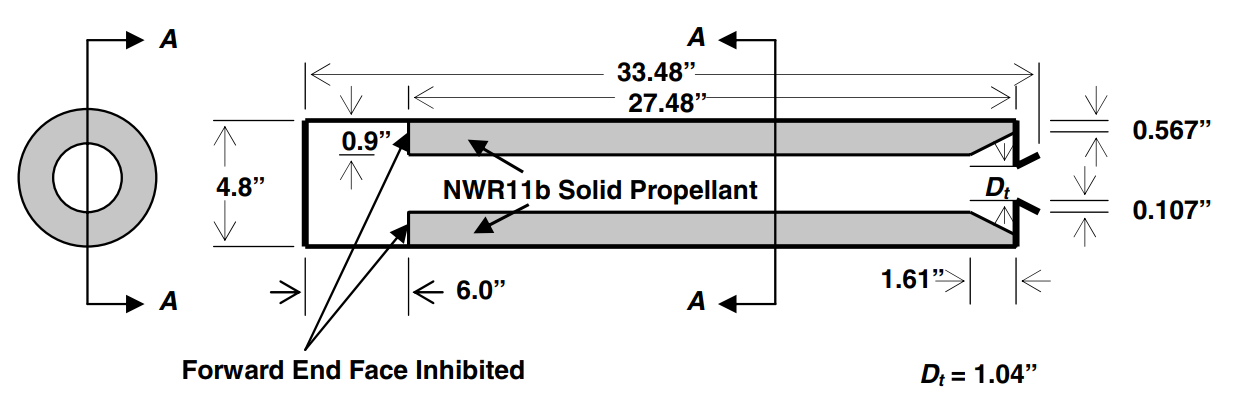

图. 2 NAWC 发动机 13号装药几何 (1 in=2:54 cm)

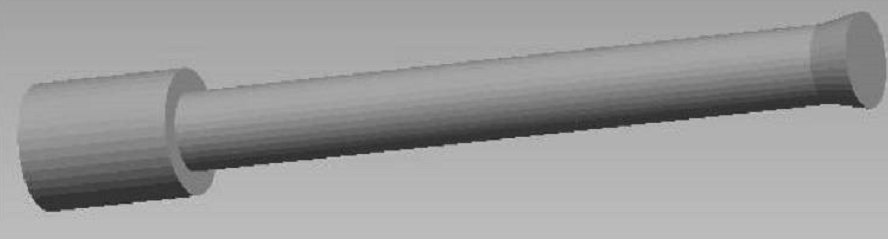

图. 2 NAWC 发动机CAD内通道模型

5.结果分析

下面给出了使用非金属化复合推进剂的海军空战中心（NAWC）13号和6号战术发动机两种战术固体火箭发动机的仿真和实验结果。NAWC 13号发动机是一台全程带有圆柱形装药的发动机，6号发动机是一台前端带有圆柱形装药，后端带有星形装药的发动机。13号发动机的长度（L=  0.85 m, L = 9.11 m, L/Dh =11.2）约为6号发动机长度（L =1.83 m, L =2.56 m, L/Dh  69.7）的一半。这两台发动机的实验压力曲线具有明显的特征。与6号发动机相比，13号发动机的压力峰值相对较小，持续时间较短。选择这两台发动机来研究动态燃烧和侵蚀燃烧对内弹道和初始压力峰值的影响。

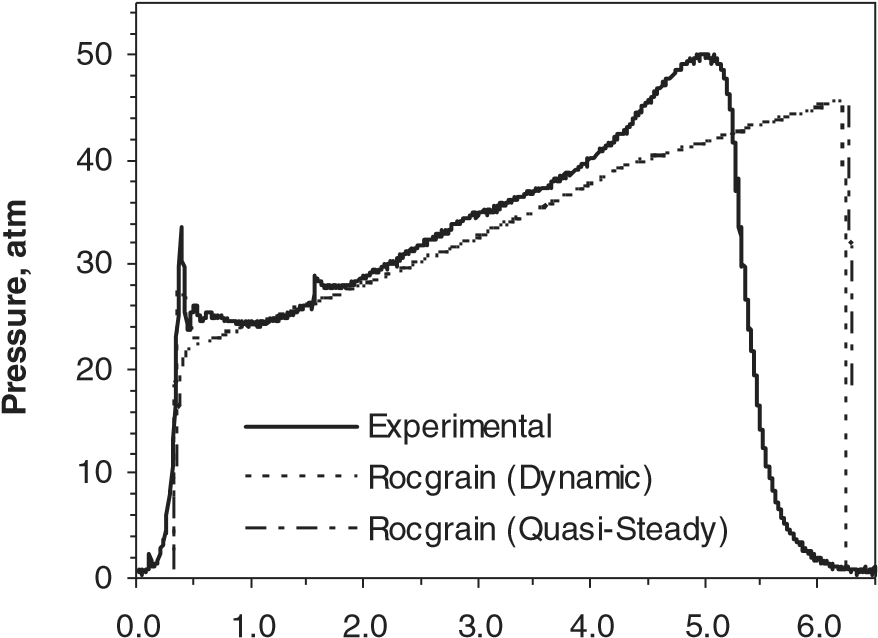

Fig. 4 NAWC 13号发动机试验和模拟(0-D)燃烧室压强.

5.1 NAWC 13号发动机

对[21,22]中引用的13号NAWC战术发动机（见图2）进行分析。13号发动机使用的推进剂为NWR11b推进剂，其中包括83% 的高氯酸铵（AP）、11.9% 的端羟基聚丁二烯（HTPB）、5% 的草酰胺和0.1% 的炭黑，燃速为0.541 cm/s在6.9MPa和压力指数n=0.461的情况下[22]。

使用商用CAD软件（Pro-E）绘制13号发动机的腔室体积，喷管位于右侧（未展示），如图3所示。

使用解析几何描述和Rocgrain 零维模型分析了13号发动机的推进剂药柱演变。图4显示了Rocgrain几何描述方法的动态和准稳态燃烧的实验和模拟压力曲线。由于本工作中尚未模拟点火器性能，因此模拟的压力轨迹在时间上发生了偏移，偏移量与点火器行为（0.33秒）相对应，以与实验结果一致。对于短发动机，由于火焰蔓延，后端推进剂点火延迟与前端推进剂点火延迟相比微不足道；整个推进剂同时点火的假设是合理的。点火延迟主要是由于加热冷推进剂直到点火所需的时间。预计将推进剂加热至点火所需的时间可通过以下点火器/点火器模型来预测。这些结果还为几何模型（Rocgrain）提供了额外的验证，因为燃烧室压力的模拟结果表明，燃烧表面几何结构的分析表示与Rocgrain数值模型（图4中未显示）之间具有良好的一致性。

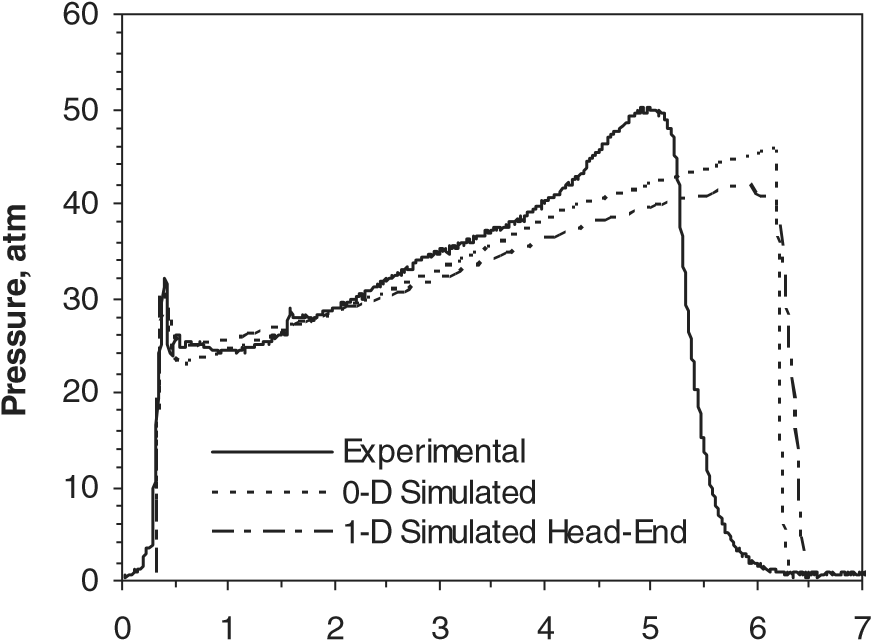

图. 5 NAWC 13号发动机试验和模拟头部压强（1-D)

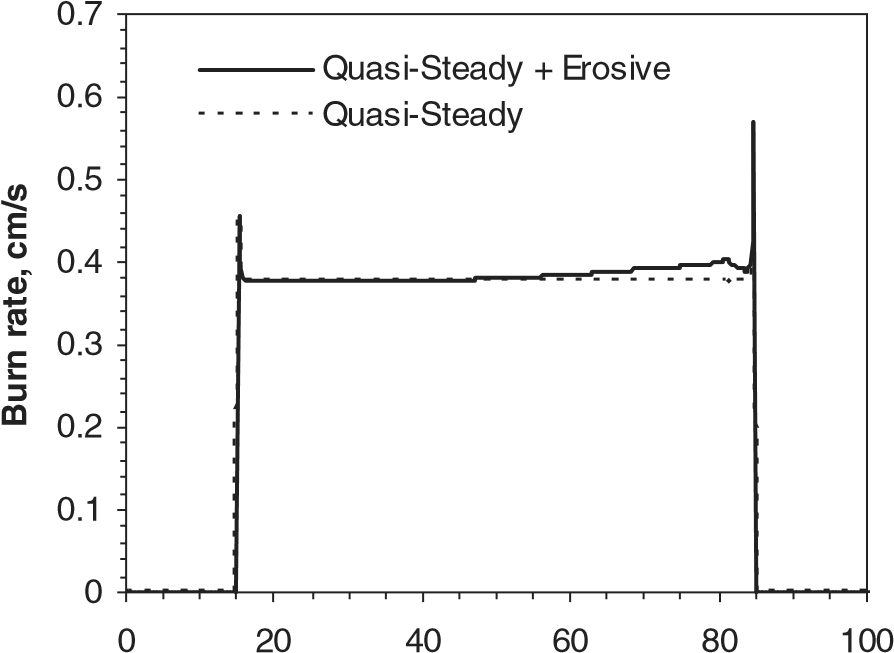

图. 6 轴向（cm）侵蚀和非侵蚀燃速 (NAWC 13号发动机).

测得的13号发动机的压力曲线显示，在点火后不久有一个明显的尖峰，该峰值的预测在建模和仿真中十分重要。已经提出了各种尖峰机制：其中之一就是尖峰与特征长度LV=At有关，较小的L* 值 [23]也被认为是该发动机中出现初始压力峰值的原因[24]，这种尖峰也归因于点火现象或侵蚀燃烧。文献[21,25]利用锌动态燃速模型预测了模拟痕迹中的压力峰值。预测压力和测量压力之间的良好一致性可能归因于简化燃烧模型能够合理模拟该推进剂的动态燃烧，ZN燃烧模型能够合理模拟推进剂的线性频率压力响应函数这一事实证明了这一点[24]. 在不考虑动态燃烧影响的情况下，准稳态燃烧模型预测的压力轨迹完全忽略了压力峰值。此外，这些零维结果表明，固体推进剂均匀燃烧的模拟是该发动机燃烧过程中推进剂表面演变的合理表示。

本文还对该发动机进行了一维模拟（图5）。动态燃烧模型预测的压力轨迹在零维模拟中为0.15秒，在一维模拟中为0.176秒。

由于侵蚀燃烧通常在燃烧早期最为重要， 13号NAWC发动机在0.2s的计算结果如图6所示。正如预期的那样，动态燃烧单独捕获了尖峰而没有腐蚀性燃烧，图6的结果证实了该发动机中的侵蚀燃烧贡献很小。小长径比和圆柱形（非限制性）孔口面积的组合导致装药结构不利于高横流气体速度。侵蚀燃烧的贡献很小，加上几乎空间均匀的准稳态燃速，解释了为什么零维模型足以表示内部压力。

5.2 NAWC 6号发动机

NAWC 6号战术发动机（图7）也是描述动态和侵蚀燃烧效应的有用发动机。使用F.S.Blomshield提供的初始发动机装药信息对该发动机进行了分析，并被[25]引用。6号发动机中使用的推进剂是含82% AP、12% 添加剂的减烟推进剂、5% 丁羟、4% 环三甲三胺（RDX）、0.5% 炭黑1% 锆碳，燃速为0.678 cm/s 在6.9兆帕和压力指数n=0.36[22]。

6号发动机已在CAD软件（Pro-E）中绘制（见图8），并使用两种燃速模型（动态（ZN）和准稳态（APN）用零维流场进行模拟。在不考虑侵蚀燃烧的情况下，由动态燃速模型预测的6号发动机在0.04 s的内部压力如图9所示。燃烧时间前半秒的结果比较表明，由动态燃烧贡献（0.05s）引起的初始压力峰值的时间尺度明显小于实验趋势（1.0s）。

通常，在点火瞬态稳定后，SRM的压力轨迹遵循发动机总燃烧表面积的趋势。然而，6号NAWC发动机的特点是，在初始（大）压力峰值之后，当燃烧表面积增加时，测得的压力轨迹是单调回归的。对这些相反趋势的原因的推测范围从腐蚀性燃烧到点火器喷射[25]。†Rocballist零维的模拟压力轨迹遵循初始压力峰值后的燃烧表面积趋势，但很难代表Blomshield报告的实验轨迹[22]（见图10）。即使人为地提高整体燃速参数（即，在APN模型中增大“a”），仍然会使模拟的压力轨迹与测量值相去甚远（图10）。

由于6号发动机的星尾设计，零维模型无法模拟的侵蚀燃烧可能对推进剂的整体燃速和装药演变产生重大影响。腐蚀性燃烧预计在燃烧开始时最为显著，而尾部的星形设计限制性最大（因此增强了侵蚀燃烧效果）。

NAWC 6号发动机也使用Rocballist 一维模型分别对有和无侵蚀燃烧的情况进行了模拟。在0.15s时，有无腐蚀性燃烧的发动机中燃速的轴向图（见图11）。末端附近出现的尖峰是由于通气区域的突然变化导致的AXS流场模型的数值噪声造成的。

除了燃速增加外，尾部的星形装药还引入了大量燃烧区域。由于侵蚀燃烧而提高的燃速和由于尾部装药几何形状而增加的燃烧面积的组合显著增加了向燃烧室的质量注入；因此，对于某些星型发动机，侵蚀燃烧对发动机内部压力的影响变得更为显著。与孔径相同燃烧过程中增加，尾端的横向流动减少。因此，在点火后不久，侵蚀燃烧的影响最为显著；然后，在燃烧过程中，随着通气直径的增加，侵蚀燃烧的影响会下降。即使在比较模拟头端压力时（在距离头端12.7厘米处，以避免数值噪声），也可以很容易地看到星形尾部发动机中的腐蚀燃烧效应，如图所示。12和13。实验数据见[22]。

结果表明，随着腐蚀燃烧的增加，对初始压力趋势的预测有了很大的改善。然而，预测峰值压力和实验峰值压力之间仍然存在显著差异（48 atm）。这种预测不足的最可能原因是动态燃烧和侵蚀燃烧模型的精度有限。尽管动态和侵蚀燃烧模型的精度有限，但有关这两种机制在6号发动机中的相对重要性的一些信息仍然可以从这些模拟中得出，如下所述。

首先，应注意的是，测得的压力峰值明显比仅包括动态燃烧效应的预测值长（1–2秒）。ZN模型模拟的增压效应在大约0.5 %的时间内收敛到稳态0.5秒。这表明，在该发动机中看到的拉长压力峰值更多地是由侵蚀燃烧而非动态燃烧效应引起的。在不考虑腐蚀燃烧影响的情况下，计算的压力迹线与测量的压力迹线显著偏离；它不仅忽略了点火后不久压力尖峰的大小和形状，而且忽略了当推进剂药柱几何形状的演变主导内流场时的准稳态压力。在考虑腐蚀燃烧的情况下，预测了压力尖峰的定性性质，并与实测数据相比，更好地描述了准稳态压力的演变趋势。这与之前的结果相比有了显著的改进，之前的结果试图通过腐蚀性燃烧改进预测[25]。在[25]中，尽管对SPP中使用的侵蚀燃烧参数进行了广泛调整，但计算的压力峰值形状和准稳态压力趋势与测量结果的偏差更大。

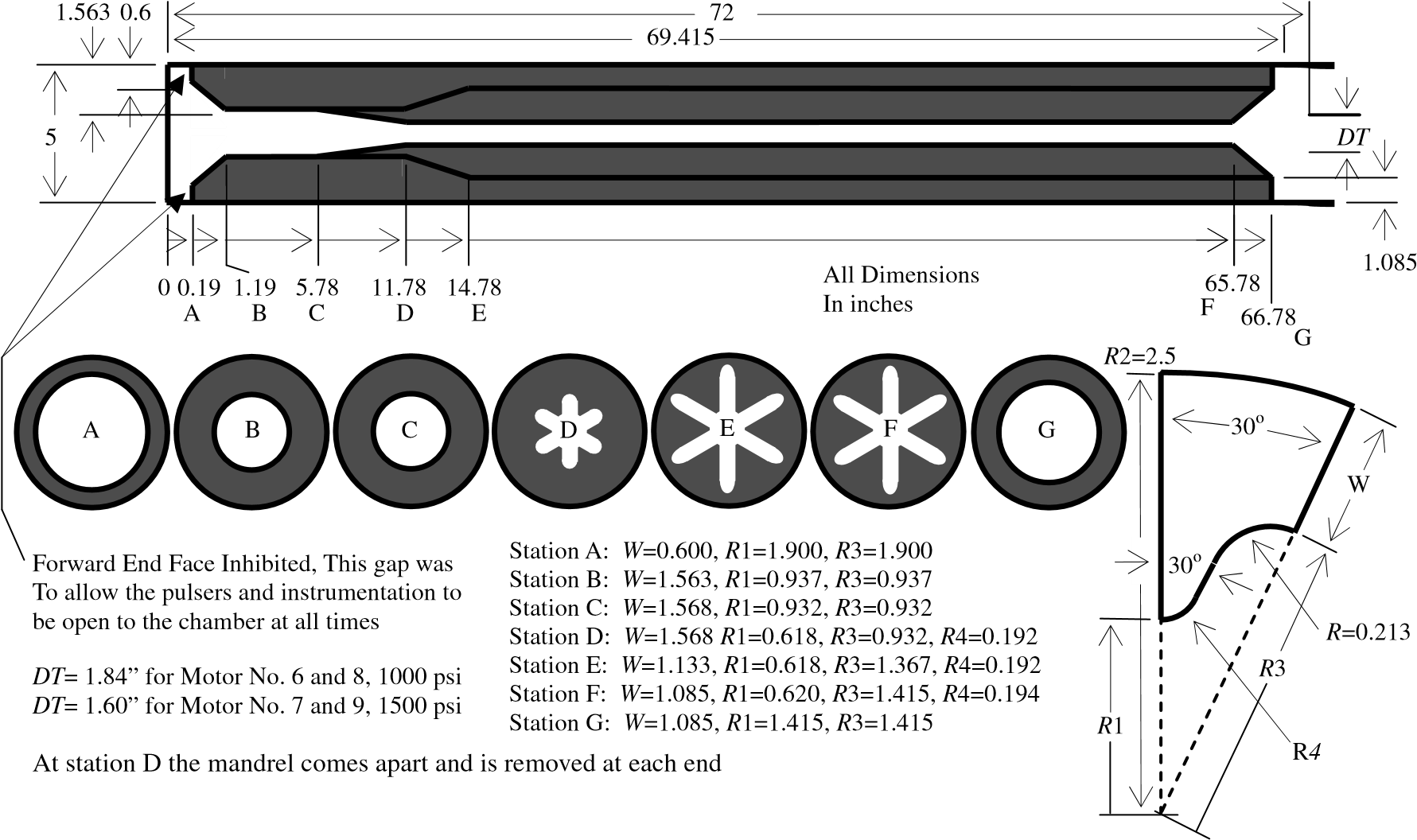

图. 7                      NAWC 6号发动机装药几何 (1 in:=2:54 cm)

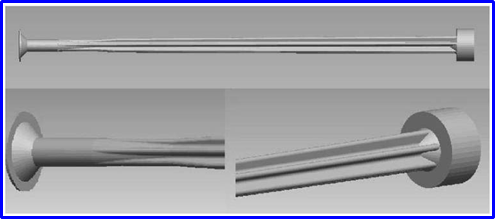

图. 8        NAWC 6号发动机燃气通道CAD模型

.

Fig. 9 Motor no. 6 0-D quasi-steady and dynamic burning effects (no
erosive burning, modified burning rate).

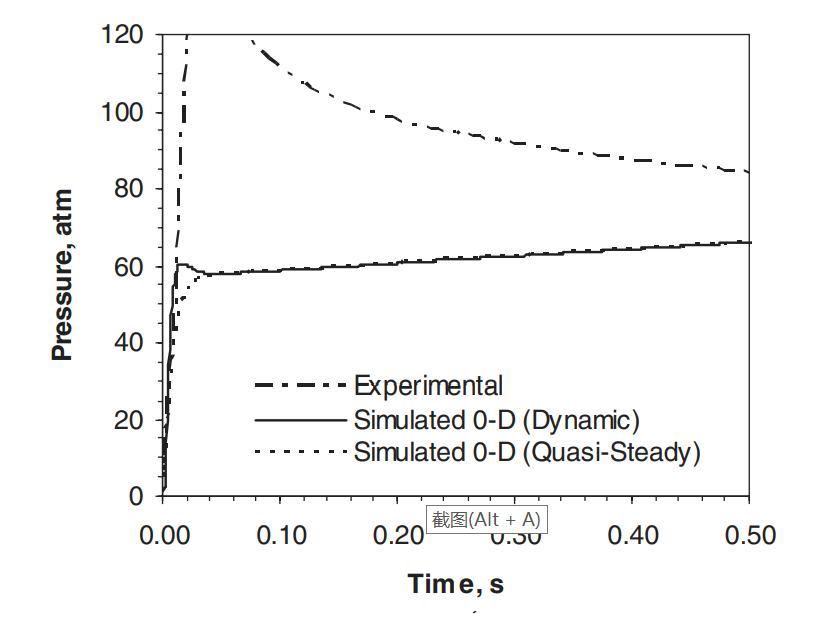

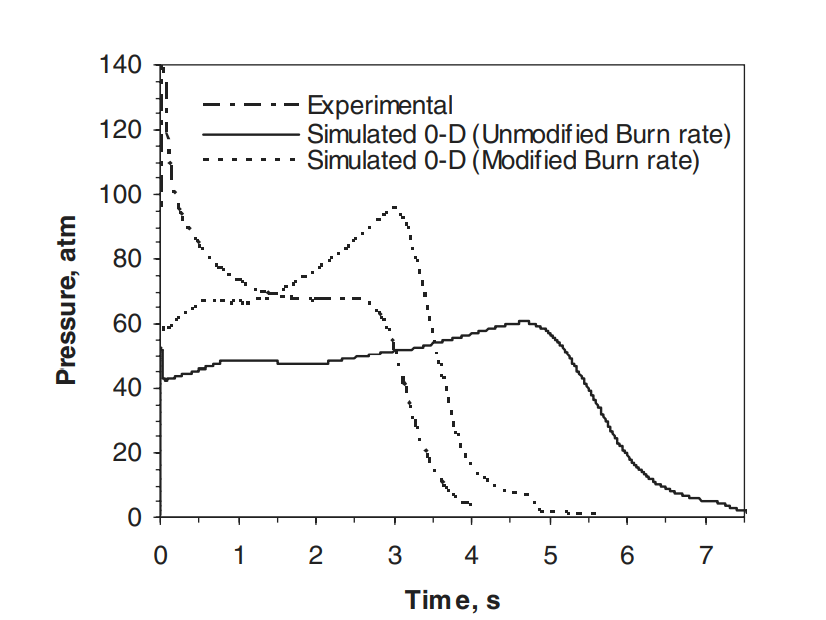

Fig. 10 0-D pressure: NAWC motor no. 6.

Fig. 11 Erosive and nonerosive burning rate profile (NAWC motor
no. 6)

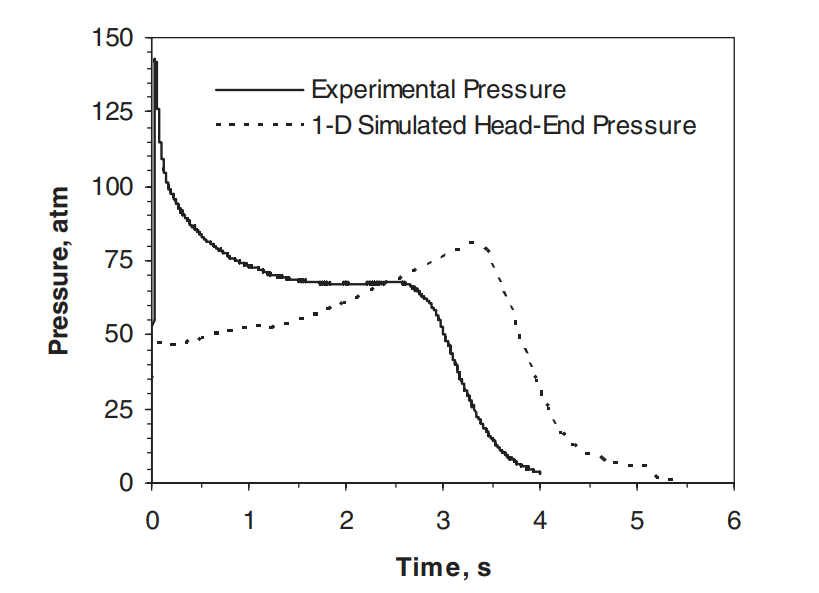

Fig. 12 NAWC motor no. 6 head-end pressure (without erosive
burning)

Fig. 13 NAWC motor no. 6 head-end pressure (with erosive burning).

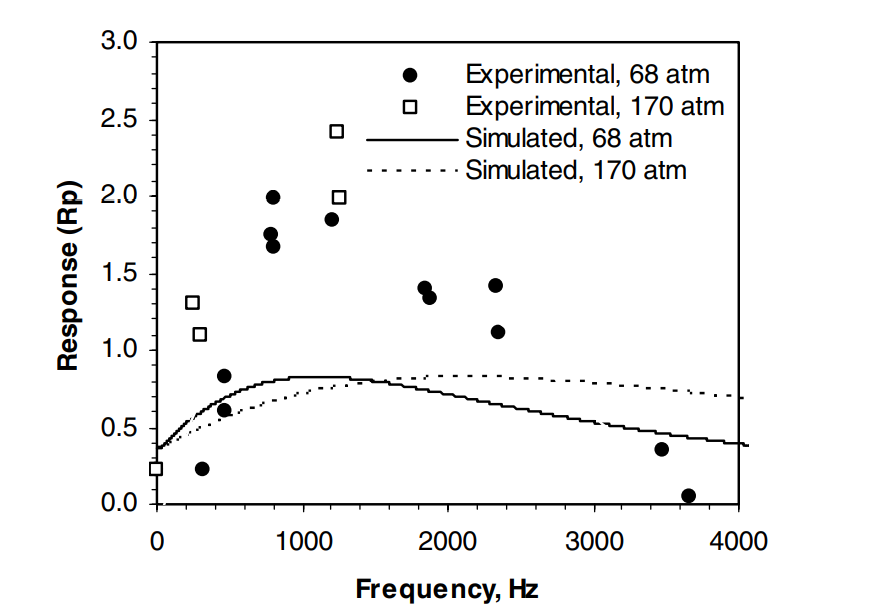

Fig. 14 NAWC motor no. 6: propellant linear pressure response
function

如前所述，导致6号发动机（即使包括腐蚀性燃烧）缺乏一致性的一个原因是动态燃烧模型的局限性。这些限制的一个表现是，难以获得准稳态预测推进剂线性响应曲线[26]，以匹配发动机工作压力下的经验数据（见图14）。模拟的压力响应明显小于测量的响应；因此，人们低估了动态燃烧的效果。由简化燃烧模型得到的预测峰值压力响应约为0.90，这明显小于约1的测量峰值响应1.8，这可能导致点火后不久预测和测量的峰值发动机压力之间的差异。

如果有更精确的推进剂燃烧模型，可以推测预测压力的预期变化。首先，预测的线性压力响应函数（图14）应与测量数据更好地匹配。其次，在腐蚀燃烧的发动机模拟中（图13），初始压力峰值（具有更精确的推进剂燃烧模型）将匹配由于较强的非线性动态燃烧效应，测得的压力比图13所示的压力更好。由于发动机中的轴向压降，这将导致前端的推进剂比后端的推进剂后退得更快。由于腐蚀性燃烧，这种影响倾向于与相反的趋势相反，在腐蚀性燃烧中，尾部燃速增加。由于这些相互竞争的趋势，在动态燃烧和侵蚀燃烧都变得可以忽略（约1.5 s）后，净推进剂装药轮廓在轴向上将比图13中计算的更均匀，从这个意义上讲，将显示出比图13中所示更中性的轨迹。一旦燃烧的中性部分完成（大约2.8秒），推进剂表面开始到达外壳，预测的尾流将更快（dP/dt幅度更大），更像实验结果。用侵蚀燃烧预测的尾流（图13）太慢，因为缺乏足够强的初始动态燃烧，使得装药燃烧到轴向不均匀的配置（后端相对于前端的回归太多），导致尾流过度拉长。因此，与图13中的模拟相比，更精确的推进剂燃烧模型（准确表示线性压力-频率响应函数）与侵蚀燃烧模型一起使用时，更准确地预测压力轨迹似乎是合理的。

固体推进剂的点火和火焰传播也会影响发动机启动时推进剂的回归。根据点火器的设计，固体推进剂的不均匀回归可能是显著的。同样，由于发动机中的点火延迟和火焰传播，这将导致点火器羽流冲击点（靠近前端）处的推进剂比后端处的推进剂后退得更快。换言之，点火和火焰传播对推进剂回归（从而对发动机压力）的影响与动态燃烧相似。预计加入点火和火焰传播模型将提高数值模拟的精度。

除了已经指出的建模限制外，实验配置中的未知因素也可能导致实验压力和模拟压力之间的不一致，但不确定。例如，在非线性声学不稳定性测试期间进行的高频压力测量需要对发动机进行几次修改，例如在外壳上钻孔和压力传感器用固体推进剂。这些可能会影响测量的压力轨迹，但影响程度未知，难以建模。

5.3 小结

零维流场模型适用于一维现象（如腐蚀燃烧或显著轴向压降）不显著的发动机。零维分析可提供发动机内部压力的合理估计，并可预测重要现象，如动态燃烧产生的初始压力峰值（非声学L*不稳定性）。

一维模拟的结果表明，这种水平的流场模拟能够为小型和大型固体火箭发动机产生合理的结果，前提是包含了精确的三维装药几何信息。通过考虑两台战术发动机，本文研究了两种重要的潜在一维现象，即侵蚀燃烧和非线性动态燃烧（当侵蚀燃烧也很重要时，这种现象是轴向分布的）。本文没有考虑点火延迟和火焰传播的影响。当发动机加压时，这些现象对于初始压力峰值之前的时间段非常重要，但对于我们正在考虑的SRM的完全燃烧而言，这些现象相对不重要。在这项工作中进行的调查有助于描述具有不同特性的不同发动机中出现的压力峰值。未来的工作将涉及实施点火模型、长燃烧持续时间稳定发动机的稳态流体解算器（例如，可重复使用的固体火箭发动机（RSRM）），以及非线性声学不稳定性试验的数值脉冲发动机。

6. 结论

通过将新的三维装药几何模拟与零维和一维流场计算相耦合，对SRM非定常内部流动和燃烧进行了模拟。由于三维流场分析在计算上非常大，因此在必要时保留三维性（固体推进剂装药演变），同时进行合理的降维（流场和燃速）以减少计算时间是这项工作的一个重要结果。结果表明，能够捕捉重要的发动机现象，如轴向压降、冲击波传播和腐蚀燃烧效应。此外，还模拟了固体火箭发动机中出现的两种不同类型的压力峰值：腐蚀燃烧和动态燃烧，并与实验发动机数据进行了比较。测量结果与模拟结果定性一致。已经发现，在L* 较小的发动机中经常出现的短时压力尖峰是动态燃烧的结果，而在星形尾部发动机中经常出现的较长持续时间的压力尖峰是腐蚀性燃烧的结果，这两种影响可以单独发生或结合发生。
